GIICL型鼓型齒式聯軸器相對CL型齒式聯軸器補償軸偏移更大，不過CL型齒式聯軸器所運用更大扭矩，鋼廠，礦山運用較多。

GIICL型屬于窄型，齒間距小，允許相對徑向位移小，構造緊湊。如圖所示。

鼓型齒式聯軸器有其共同點就是外齒帶有弧度，補償軸向相對直齒較好。

GIICL型鼓型齒式聯軸器在裝置好后，由于長期運轉，會對內齒外齒產生一定的磨損，所以要定期停止維護保養。其*主要的辦法就是在注油孔內注入黃油，普通選用黏黃油較多，其二就是定期改換螺栓。形齒良好的光滑是鼓型齒式聯軸器平安牢靠運轉的必要保證，也是減緩磨損。在齒根彎曲強度和齒面接觸強度足夠的條件下應以有較大的重合度來肯定齒寬，不應自覺增加齒寬，以免使構造尺寸不用要的增加。GIICL型鼓型齒式聯軸器普通齒寬系數為8-14。小齒寬應由允許的齒根應力來肯定，還要思索由軸間傾角惹起的著力點沿齒寬位移所需求的寬度。

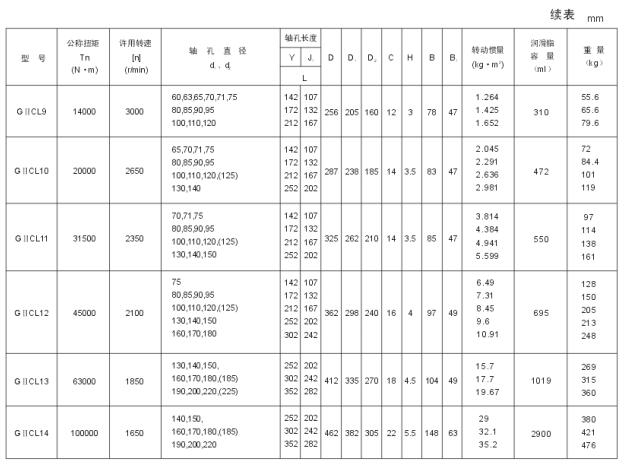

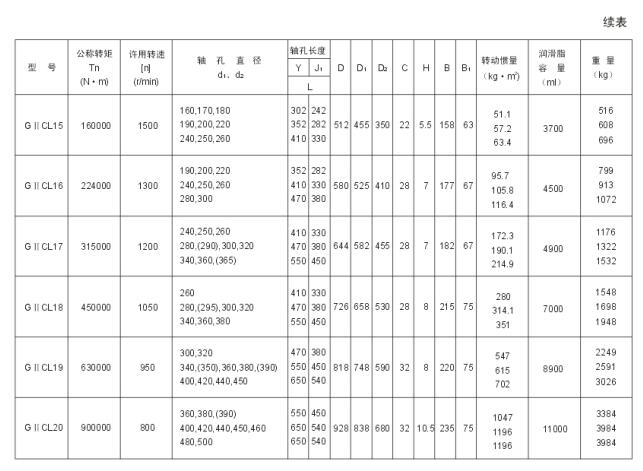

GIICL型鼓型齒式聯軸器《JB/ZQ4378-86》主要尺寸

型號大?。篏IICL1-GIICL20

公稱轉矩Tn：355-900000N.m

許用轉速n：4000-800r/min

軸孔直徑d：25-500mm

軸孔長度L：62-650mm

聯軸器外徑D：103-928mm

內齒圈長度：76-470mm

重量：3.1-3984Kg
